Máy Bơm Điện Chữa Cháy Tuabin Trục Đứng Basic Fire

Máy bơm điện chữa cháy tuabin trục đứng Basic Fire là dòng bơm điện được thiết kế theo cấu trúc tuabin trục đứng, phù hợp với các hệ thống PCCC cần khai thác nguồn nước từ giếng, hồ, ao hoặc bể chứa. Thiết kế trục đứng giúp tối ưu diện tích lắp đặt và thích ứng với nhiều điều kiện nguồn nước khác nhau. Vậy bơm tuabin trục đứng Basic Fire có cấu tạo như thế nào, phù hợp với công trình nào và cần lưu ý gì khi lựa chọn? Cùng tìm hiểu chi tiết dưới đây.

Máy bơm tuabin trục đứng Basic Fire là gì?

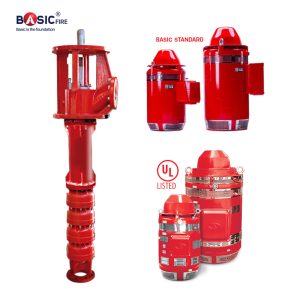

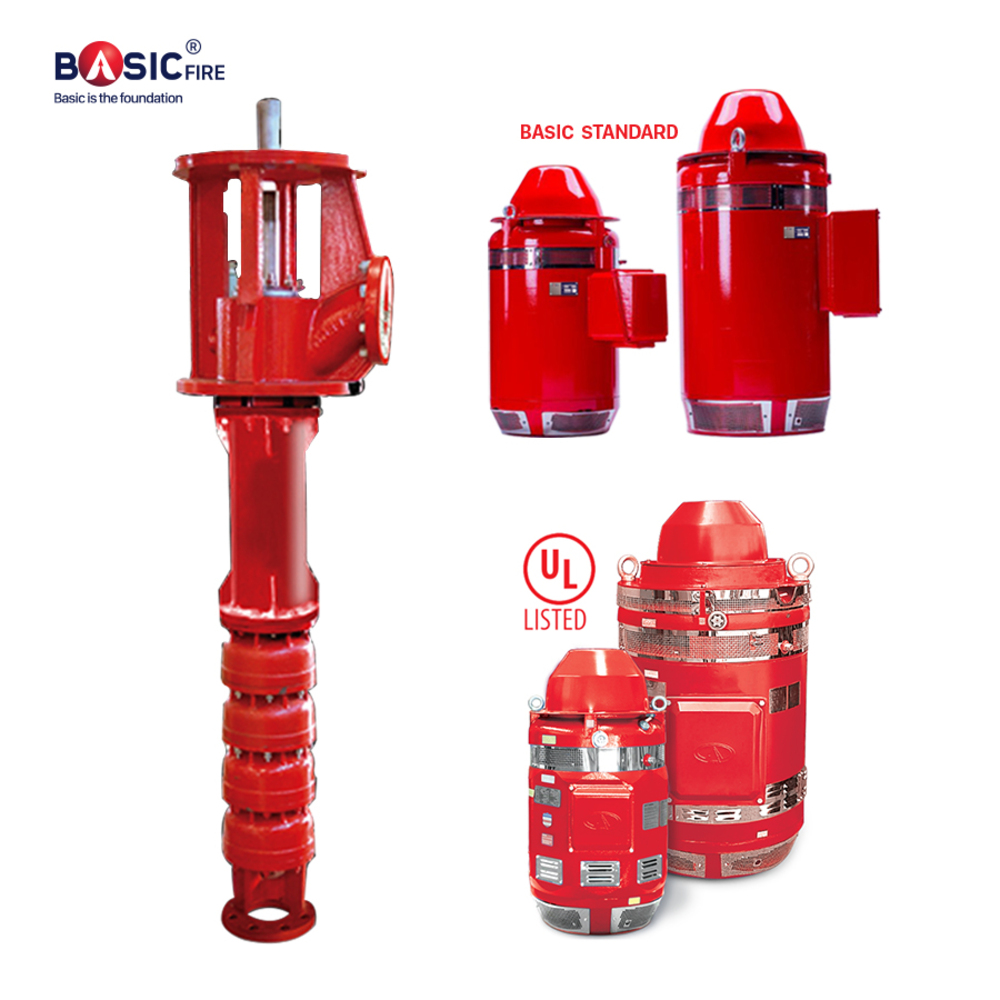

Basic Vertical Turbine Electric Pump là dòng máy bơm tuabin trục đứng dẫn động bằng động cơ điện Basic. Sản phẩm được phát triển trên cơ sở máy bơm trục đứng, hướng đến yêu cầu sử dụng trong hệ thống bơm chữa cháy về hiệu suất, kết cấu, vật liệu và khả năng phối hợp với hệ thống.

Khác với cấu hình bơm thông thường đặt hoàn toàn theo phương ngang, dòng bơm này sử dụng cụm tuabin và trục bơm dài theo phương đứng. Nhờ đó, máy có thể được thiết kế phù hợp với nhiều điều kiện mực nước và nguồn cấp khác nhau.

Sản phẩm thuộc nhóm máy bơm chữa cháy trung áp và hạ áp theo tài liệu, với nhiều model và mức công suất để lựa chọn theo yêu cầu của từng hệ thống.

Ưu điểm nổi bật của máy bơm chữa cháy tuabin trục đứng Basic Fire

1. Thiết kế trục đứng, tối ưu diện tích

Một trong những ưu điểm đáng chú ý của bơm tuabin trục đứng là khả năng tiết kiệm diện tích sàn.

Cấu trúc máy bơm theo phương đứng giúp tối ưu không gian bố trí thiết bị, đặc biệt hữu ích với những công trình có phòng bơm hoặc khu vực lắp đặt hạn chế.

Đây cũng là một trong những điểm khác biệt quan trọng khi lựa chọn giữa các cấu hình máy bơm chữa cháy khác nhau.

2. Phù hợp nhiều nguồn nước

Thiết kế tuabin trục đứng cho phép sản phẩm được sử dụng với nhiều dạng nguồn nước khác nhau, bao gồm:

• Giếng.
• Hồ chứa trên mặt đất.
• Hồ chứa dưới mặt đất.
• Ao.
• Suối.
• Bể chứa trên mặt đất.
• Bể chứa dưới mặt đất.

Các bộ chiều dài cột có thể thay đổi để phù hợp với những điều kiện mực nước cấp khác nhau.

Đây là lợi thế đặc biệt quan trọng đối với những hệ thống PCCC mà nguồn nước có cao độ thấp hoặc nằm sâu bên dưới vị trí đặt cụm bơm.

3. Nhiều model và công suất

Basic Fire cung cấp nhiều model bơm tuabin trục đứng với công suất đa dạng. Bảng sản phẩm trong tài liệu có các model từ nhóm công suất 18,5 kW đến các mức công suất lớn hơn như 315 kW, 400 kW, 500 kW và các model công suất cao hơn.

Việc có nhiều model giúp lựa chọn máy theo nhu cầu thực tế của hệ thống thay vì sử dụng một cấu hình cố định cho mọi công trình.

Khi lựa chọn, cần xem xét đồng thời:

Lưu lượng → Cột áp → Cao độ nguồn nước → Chiều sâu nguồn nước → Công suất động cơ.

4. Vận hành ổn định, độ rung và tiếng ồn thấp

Theo tài liệu sản phẩm, việc sử dụng ổ trục và động cơ chất lượng cao giúp máy vận hành an toàn và đáng tin cậy hơn. Thiết kế cũng hướng đến khả năng giảm tiếng ồn và độ rung trong quá trình hoạt động.

Đây là yếu tố cần quan tâm đối với hệ thống PCCC, bởi máy bơm phải đảm bảo khả năng vận hành ổn định khi hệ thống có yêu cầu cấp nước chữa cháy.

5. Cân bằng lực dọc trục

Bơm sử dụng giải pháp cân bằng lực dọc trục bằng thủy lực. Theo tài liệu, thiết kế này giúp giảm sự phụ thuộc vào trống cân bằng và hỗ trợ máy hoạt động ổn định hơn.

6. Hai lựa chọn phốt trục

Máy bơm có hai dạng phốt trục:

• Phốt cơ khí.
• Phớt đóng gói.

Việc có các lựa chọn phốt giúp cấu hình máy có thể được lựa chọn theo từng điều kiện sử dụng cụ thể.

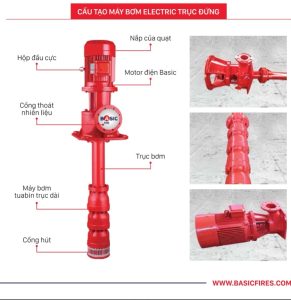

Cấu tạo máy bơm tuabin trục đứng Basic Fire

Máy bơm điện chữa cháy tuabin trục đứng Basic Fire gồm các bộ phận chính được thể hiện trong tài liệu:

1. Hộp đầu cực
2. Động cơ điện Basic
3. Nắp quạt
4. Trục bơm
5. Cụm máy bơm tuabin trục dài
6. Cổng hút
7. Cổng thoát

Cấu trúc này tạo thành một hệ thống truyền động theo phương đứng. Động cơ cung cấp chuyển động cho trục bơm, từ đó truyền đến cụm tuabin để thực hiện quá trình hút và đưa nước đến đường thoát.

Nguyên lý hoạt động của bơm tuabin trục đứng

Nguyên lý hoạt động có thể hình dung đơn giản theo chu trình:

Nguồn nước → Cổng hút → Cụm tuabin → Trục bơm → Động cơ điện → Cổng thoát → Hệ thống PCCC

Khi động cơ điện hoạt động, chuyển động được truyền qua trục bơm đến cụm tuabin. Cụm bơm thực hiện quá trình hút nước từ nguồn và đưa nước qua đường thoát vào hệ thống.

Nhờ thiết kế trục dài, chiều dài cột bơm có thể được lựa chọn phù hợp với các điều kiện mực nước cấp khác nhau. Đây là điểm quan trọng giúp bơm tuabin trục đứng thích ứng với nhiều dạng nguồn nước.

Thông số kỹ thuật máy bơm tuabin trục đứng Basic Fire

Dòng Basic Vertical Turbine Electric Pump có nhiều model với các thông số khác nhau. Một số model tiêu biểu trong tài liệu gồm:

Model	Công suất
100BVTP-BME18.2	18,5 kW
100BVTP-BME22.2	22 kW
100BVTP-BME30.2	30 kW
100BVTP-BME37.2	37 kW
100BVTP-BME45.2	45 kW
150BVTP-BME75.2	75 kW
200BVTP-BME90.2	90 kW
250BVTP-BME132.4	132 kW
300BVTP-BME160.4	160 kW
350BVTP-BME220.4	220 kW
400BVTP-BME315.4	315 kW
400BVTP-BME400.4	400 kW
400BVTP-BME500.4	500 kW

Dòng Basic Vertical Turbine Electric Pump cung cấp nhiều model khác với các mức lưu lượng, cột áp và tốc độ quay khác nhau. Do đó, không nên lựa chọn máy chỉ dựa vào công suất kW mà cần đối chiếu toàn bộ điểm làm việc của hệ thống.

→ Tải Catalog BASIC VERTICAL TURBINE ELECTRIC PUMP để xem đầy đủ model và thông số kỹ thuật.

Máy bơm tuabin trục đứng Basic Fire được ứng dụng ở đâu?

Theo tài liệu, sản phẩm có thể được sử dụng trong nhiều công trình có nhu cầu cấp nước chữa cháy như:

• Nhà máy, nhà xưởng.
• Khách sạn.
• Tòa nhà văn phòng.
• Tòa nhà thương mại.
• Khu dân cư.
• Bệnh viện.
• Các công trình sử dụng giếng, hồ, ao, suối hoặc bể chứa làm nguồn nước.

Đặc biệt, sản phẩm phù hợp để xem xét trong những trường hợp nguồn nước có cao độ thấp hoặc cần sử dụng cột bơm theo chiều sâu, đồng thời công trình cần tối ưu diện tích bố trí thiết bị.

Xem thêm:

• Máy bơm chữa cháy điện Basic Fire
• Máy bơm chữa cháy Diesel Basic Fire
• Máy bơm Diesel tuabin trục đứng
• Dịch vụ thiết kế & thi công hệ thống PCCC

Khi nào nên lựa chọn bơm chữa cháy tuabin trục đứng?

Bơm tuabin trục đứng có thể là lựa chọn phù hợp khi công trình có một hoặc nhiều đặc điểm sau:

Nguồn nước nằm thấp: Thiết kế trục đứng và trục dài cho phép cấu hình phù hợp với điều kiện mực nước.

Không gian lắp đặt hạn chế: Cấu trúc đứng giúp tối ưu diện tích sàn.

Nguồn nước đa dạng: Có thể sử dụng với giếng, hồ, ao, suối và bể chứa theo điều kiện phù hợp.

Nhu cầu lưu lượng và cột áp khác nhau: Có nhiều model để lựa chọn theo yêu cầu hệ thống.

Hướng dẫn lựa chọn máy bơm tuabin trục đứng

Để lựa chọn đúng model, cần xác định trước các thông số chính của hệ thống.

Lưu lượng

Xác định lưu lượng nước mà hệ thống PCCC yêu cầu tại điểm làm việc.

Cột áp

Xác định cột áp cần thiết để đảm bảo nước được cấp đến vị trí sử dụng theo yêu cầu thiết kế.

Cao độ và chiều sâu nguồn nước

Đây là thông số đặc biệt quan trọng đối với bơm tuabin trục đứng. Cần xác định chính xác vị trí nguồn nước và mực nước để lựa chọn cấu hình cột bơm phù hợp.

Điều kiện lắp đặt

Kiểm tra mặt bằng, nền móng, đường ống hút – xả và vị trí lắp đặt máy trước khi lựa chọn thiết bị.

Nếu chưa chắc chắn về model, nên cung cấp cho đơn vị kỹ thuật các thông tin về lưu lượng, cột áp, nguồn nước và điều kiện lắp đặt để được tư vấn chính xác.

Lưu ý khi lắp đặt máy bơm tuabin trục đứng

Để máy vận hành ổn định, tài liệu sản phẩm đưa ra một số yêu cầu cơ bản:

• Kiểm tra thân bơm và loại bỏ vật thể lạ trước khi lắp đặt.
• Không để tải trọng đường ống tác động lên máy bơm.
• Siết chặt bu lông neo để hạn chế ảnh hưởng của rung động.
• Lắp van điều khiển trên đường vào và đường ra.
• Lắp đồng hồ áp suất gần đầu ra của máy bơm.

Việc lắp đặt thực tế cần được thực hiện theo hồ sơ thiết kế và hướng dẫn kỹ thuật tương ứng với model được lựa chọn.

Câu hỏi thường gặp về máy bơm tuabin trục đứng Basic Fire

Máy bơm tuabin trục đứng Basic Fire dùng để làm gì?

Đây là dòng máy bơm điện được sử dụng cho hệ thống cấp nước chữa cháy, đặc biệt phù hợp với các công trình cần khai thác nguồn nước từ nhiều dạng nguồn khác nhau.

Bơm tuabin trục đứng có thể sử dụng nguồn nước nào?

Theo tài liệu, bơm có thể được thiết kế để sử dụng với giếng, hồ chứa, ao, suối và bể chứa trên hoặc dưới mặt đất.

Máy bơm có những công suất nào?

Sản phẩm có nhiều model, từ 18,5 kW đến các mức công suất lớn hơn. Model cần được lựa chọn dựa trên yêu cầu thực tế của hệ thống.

Bơm tuabin trục đứng có tiết kiệm diện tích không?

Có. Cấu trúc trục đứng giúp tối ưu diện tích sàn và phù hợp với những công trình cần tiết kiệm không gian bố trí máy bơm.

Làm thế nào để chọn model phù hợp?

Cần dựa trên lưu lượng, cột áp, cao độ nguồn nước, chiều sâu nguồn nước và điều kiện lắp đặt. Không nên lựa chọn chỉ dựa vào công suất động cơ.

Kết luận

Máy bơm điện chữa cháy tuabin trục đứng Basic Fire là giải pháp đáng cân nhắc cho những hệ thống PCCC cần tối ưu không gian và khai thác nguồn nước ở nhiều điều kiện khác nhau. Thiết kế tuabin trục đứng, nhiều lựa chọn model và khả năng thích ứng với nhiều dạng nguồn nước là những điểm nổi bật của dòng sản phẩm này.

Bạn đang cần lựa chọn bơm tuabin trục đứng cho công trình? Liên hệ Basic Fire để được tư vấn model theo lưu lượng, cột áp và điều kiện nguồn nước thực tế.
